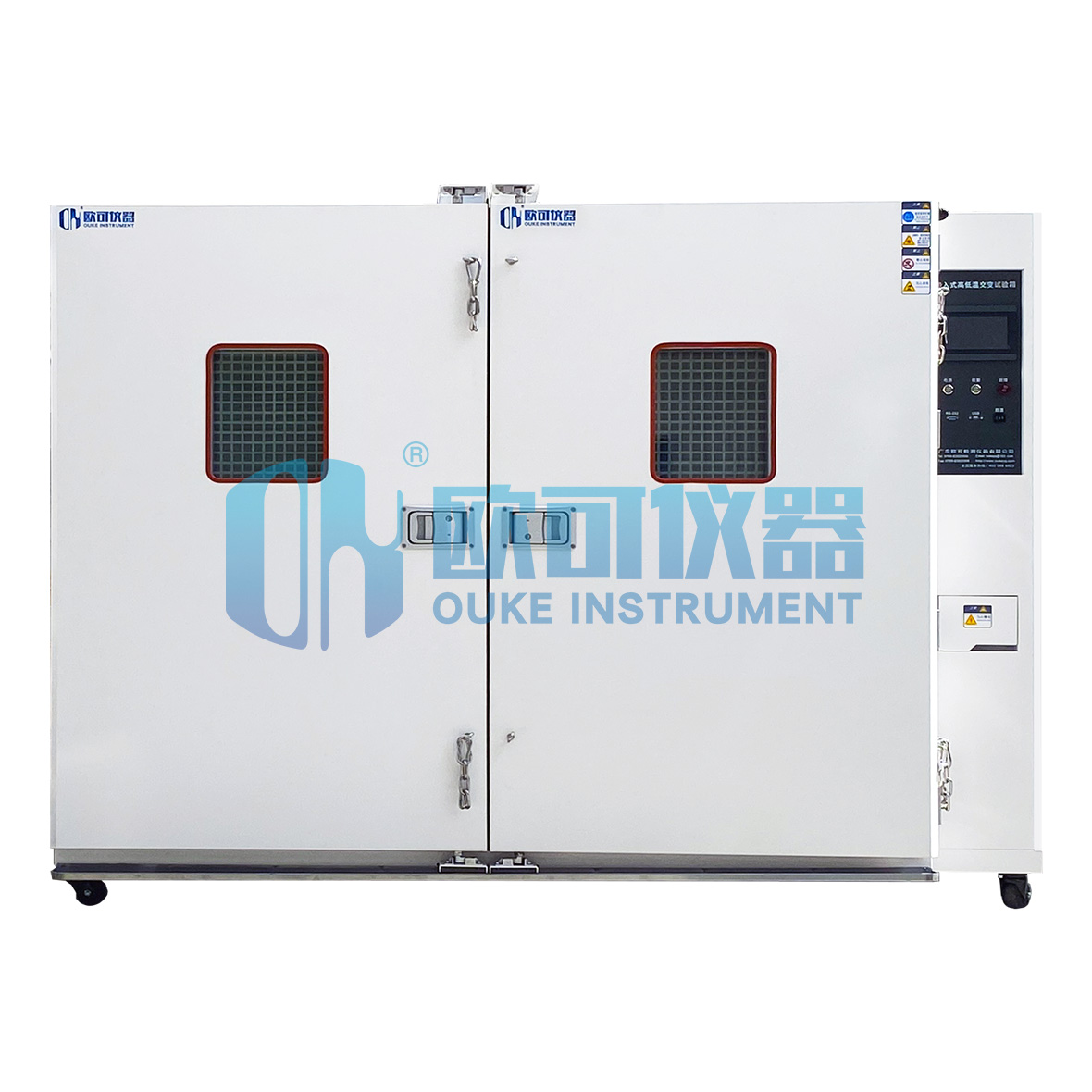

步入式恒温恒湿试验箱
产品概述
步入式恒温恒湿试验箱用于国防工业、航天工业、自动件零组件、汽车部件、电子电器件、塑胶、化工、制药工业、及相关产品之耐热、耐寒、防潮测试，为产业界提供大型零件，半成品，成品之大型温湿度测试环境空间，适合于测试产品量多、体积大之试验设备如：电脑终端机、汽车零件。
全国咨询服务热线：189-2580-7358
Characteristic特点
|
1 采用库板单元组合，内容积可任意放大、拆装容易，可按照用户需求尺寸设计与配合用户扩厂的迁移。 |
2 采用国际流行的节能控制模式，自动调节压缩机制冷功率，较传统的加热平衡控制耗能减少30%。 |
3 整机主要配件均采用国际知名品牌，精度高，低噪音，设备的整体质量得到了提升或保障。 |
4 具有R232、485、USB数据接口及支持LAN（网口）方式通讯，方便远程监控，数据采集。 |
Meet the criteria满足标准
| GB/T2423.1-2001 试验A：低温 | GB/T2423.1-2001 试验B：高温（部分） |
|
GB/T2423.3-2006 试验Cab:恒定湿热 |
GB/T2423.4-2008 试验Db：交变湿热 |
| GJB150.3A-2009第3部分：高温试验 | GJB150.4A-2009第4部分：高温试验 |
| GJB150.9A-2009第9部分：湿热试验 | |
Specification规格
|
型 号 |
OK-STH-4m2 |
OK-STH-8m2 |
OK-STH-12m2 |
STH-容积 |
|
|
内部尺寸(mm) |
1500 * 1800 * 1500 |
2000 * 2000 * 2000 |
3000 * 2000 * 2000 |
根据用户要求尺寸设计定制 |
|
|
外部尺寸(mm) |
以实物为准 |
||||
|
性能指标 |
温度范围 |
A : 0℃ / B : -20℃ / C : -45℃ / D : -60℃ / E : -70℃ |
|||
|
湿度范围 |
10~98%RH ( 5%~98%R.H爲選項目 ) |
||||
|
升温时间 |
3℃/min，5℃/min，8℃/min，10℃/min ( -40℃~+85℃或-55℃~+85℃时，全程平均 ) |
||||
|
降温时间 |
1℃/min，3℃/min，5℃/min，10℃/min ( +85℃~-40℃或+85℃~-55℃时，全程平均 ) |
||||
|
温度波动 |
±0.5℃ |
||||
|
湿度波动 |
±2%RH |
||||
|
温度偏差 |
±2℃ |
||||
|
湿度偏差 |
±3.0%(75%~98%R.H时)/±5.0%(20%~75%R.H时) |
||||
|
系统 |
制 冷 |
全密闭低噪音高低温全用型压缩机，环保冷媒(R404A/R23) |
|||
|
控 制 |
7寸液晶显示触控式莹幕控制器,中英文切换。 |
||||
|
材质 |
内箱304不锈钢板，外箱库板。 |
||||
|
配件 |
引线孔：￠50mm 1个/移动脚轮6个/水平固定脚杯6个 |
||||
|
电源 |
AC380±5%V / 50±0.5Hz / 三相五线 |
||||
一、产品概述

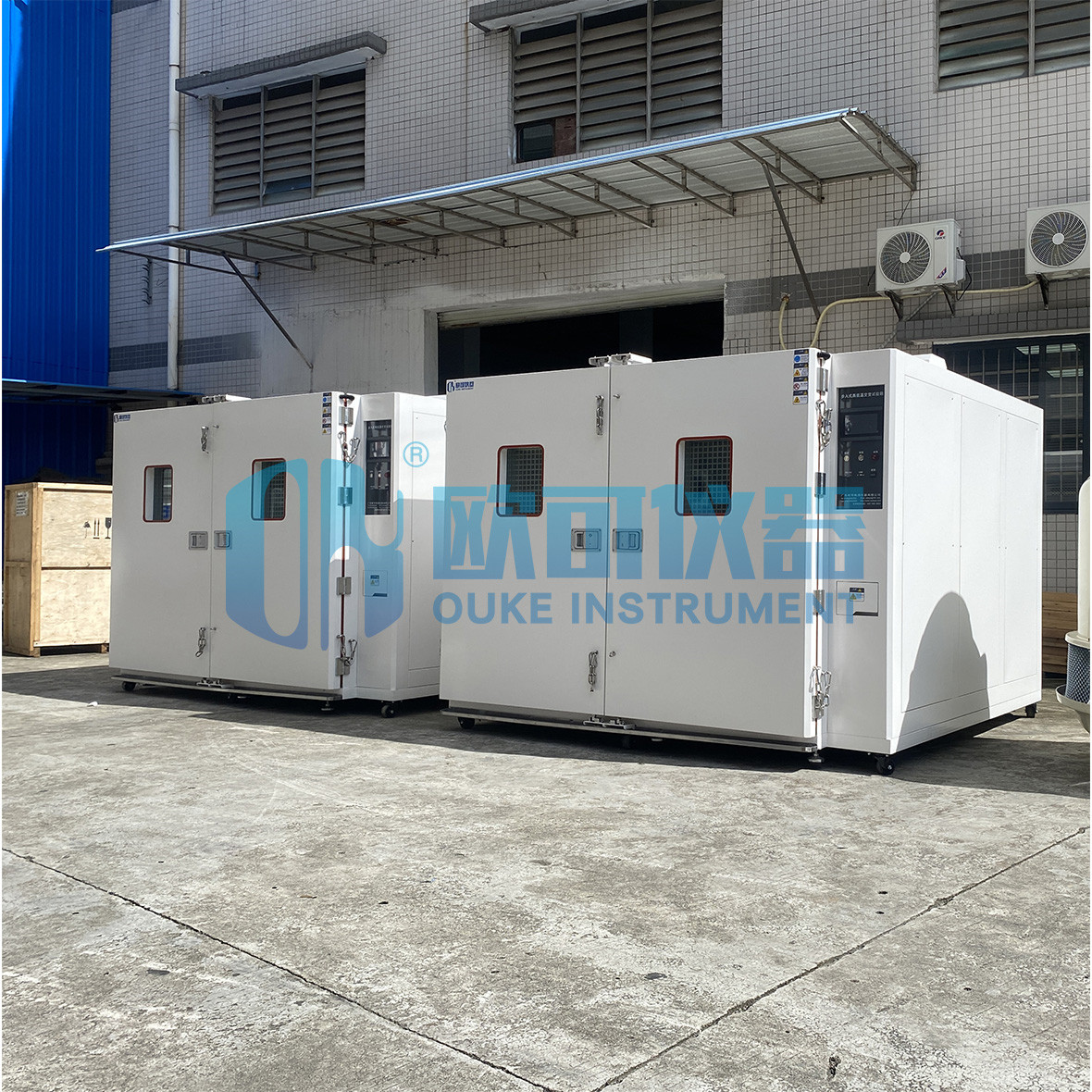

OK-STH-8m² 为8 立方米大型步入式温湿度试验房，由广东欧可检测仪器生产，内部尺寸 2000×2000×2000mm，人员可直接进入舱内摆放、观测大型整机 / 大批量样品，模拟高低温、湿热、温变循环环境，用于产品可靠性、老化、环境适应性验证，广泛用于研发、质检、第三方检测实验室。
二、核心用途（适用行业 & 测试对象）
1. 应用行业
汽车零部件 / 新能源电池包、储能设备、服务器、通信基站、光伏、军工航空、医疗器械、家电整机、大型机电、建材、电子元器件、半导体、轨道交通装备。
2. 可开展试验目的
- 模拟产品高温、低温、湿热、昼夜温变等仓储 / 运输 / 使用环境；
- 验证整机、大部件长期温湿度下性能稳定性、绝缘、防水、老化、形变；
- 批量样品同步加速老化、寿命验证、失效复现；
- 满足国标、军标、IEC 国际标准型式检测、出厂可靠性抽检。
3. 典型测试样品
车载控制器、动力电池 PACK、储能机柜、服务器整机、大型显示器、光伏组件、空调外机、电机、军工整机、医疗设备、大型塑胶 / 金属结构件。
三、标准技术参数（OK-STH-8m² 标配版）
1. 容积与尺寸
- 内部有效容积：8m³
- 工作室尺寸（深 × 宽 × 高）：2000×2000×2000mm
- 大门尺寸：1500×1600mm，双层密封观察窗
- 承重：6# 槽钢底座，均布承重≥200kg/㎡，可承载重型电池、机柜
2. 温湿度控制范围（多温区可选）
|
温度型号 |
温度区间 |
标配湿度范围 |
|
A 型 |
0℃～+150℃ |
20%～98%RH |
|
B 型 |
-20℃～+150℃ |
20%～98%RH |
|
C 型（主流） |
-40℃～+150℃ |
20%～98%RH |
|
D 型 |
-60℃～+150℃ |
20%～98%RH |
|
E 型超低温 |
-70℃～+150℃ |
20%～98%RH |
3. 温湿度均匀性 & 精度
- 温度波动度：≤±0.5℃
- 室内温度均匀度：≤±2.0℃
- 湿度波动：≤±2% RH
- 湿度均匀偏差：≤±3% RH
- 控制分辨率：温度 0.1℃，湿度 0.1% RH
4. 升降温速率（可定制）
- 标准升温：1.0～4.0℃/min（平均）
- 标准降温：1.0℃/min（全程平均，+85℃→-40℃）
- 可选快速温变：3℃/min、5℃/min、10℃/min（变频压缩机选配）
5. 四大系统配置
- 制冷系统：半封闭泰康 / 比泽尔压缩机，风冷散热，分层制冷，低噪音；超低温机型配复叠制冷；
- 加热系统：镍铬合金风道加热器，SSR 无触点 PID 控温，无局部过热；
- 加湿 / 除湿：蒸汽加湿 + 冷冻除湿组合，低湿段稳定不结露；
- 循环风道：CFD 仿真垂直层流风道，高静压离心风机，满载无死角。
6. 控制系统
7 寸 / 10 寸彩色触摸屏 PLC 控制器，可程式编程：
- 支持 999 段程序、循环运行、阶梯温湿度自动切换；
- 实时曲线、历史数据存储、USB 导出报告；
- 远程通讯（RS485 / 以太网）、超温超湿、缺水、过载多重安全保护；
- 断电记忆、故障自动停机报警、声光提醒。
四、设备结构与核心特点
1. 舱体结构优势
- 模块化库板拼装：内外双层保温，外板彩钢喷塑，内胆 SUS304 不锈钢耐腐蚀，中间 100mm 聚氨酯隔热层，保温性能强、拆装迁移方便；
- 密封结构：双层硅橡胶门封、防反锁安全门，带应急解锁，杜绝冷量流失；
- 多重安全设计：超温保护、压缩机过载、缺水保护、风机故障、漏电保护、室内防爆选配（电池测试专用）；
- 观测窗口：大门双层中空钢化玻璃，内置防雾加热，随时观察样品状态；
- 拓展接口：预留 Φ50/Φ100 测试引线孔，方便外接电源、电压、数据采集设备。
2. 产品核心优势
- 超大空间：8m³ 可同时放多台整机，人员直接进入操作，无需分次分批测试；
- 控温均匀：大风量循环风道，满载大件样品温湿度差异小，测试重复性高；
- 节能稳定：变频压缩机容量调节，低负载自动降功率，长期老化省电；
- 非标定制：可加宽加高、升级快速温变、防爆、液氮辅助降温、增加负载供电系统；
- 适配多行业标准：出厂校准，配套检测证书，满足第三方实验室计量要求；
- 维护便捷：制冷、加热、加湿模块化分离，检修无需整体拆舱。
五、可满足的试验方法 & 对应执行标准
（一）国内国标 GB/T 2423 电工电子产品环境试验
- GB/T2423.1 试验 A 低温试验：产品低温储存、低温工作测试
- GB/T2423.2 试验 B 高温试验：高温老化、高温工作极限验证
- GB/T2423.3 试验 Cab 恒定湿热试验：长期恒定温湿度老化、防潮性能
- GB/T2423.4 试验 Db 交变湿热试验：昼夜温湿度循环、凝露耐受测试
- GB/T2423.22 温度变化试验：高低温快速循环、冷热冲击预测试
- GB/T10592 高低温试验箱设备通用技术条件
（二）军用标准 GJB150A 军用装备环境试验
- GJB150.3A 高温试验
- GJB150.4A 低温试验
- GJB150.9A 湿热试验（军用装备长期湿热可靠性）
（三）国际通用标准
- IEC 60068-2 环境温湿度试验系列（出口产品强制依据）
- MIL-STD-810 美军标环境可靠性测试
（四）可执行完整试验项目
- 恒定高温、恒定低温、高低温储存试验；
- 恒定湿热、交变湿热循环（凝露循环）；
- 温度循环（高低温交替渐变）；
- 温湿度组合加速老化试验；
- 整机长期温湿度耐久性老化；
- 电池包 / 储能柜高低温充放电耦合环境测试；
- 车载零部件模拟四季环境可靠性验证。
六、适用场景总结
OK-STH-8m² 步入式恒温恒湿试验箱是中型整机环境测试通用设备，8m³ 容积兼顾空间与场地占用，适合汽车、新能源、电子、军工企业研发实验室及第三方检测机构，可一次性完成大型整机、批量零部件全套高低温湿热可靠性试验，满足国标、军标、出口 IEC 环境检测要求。
