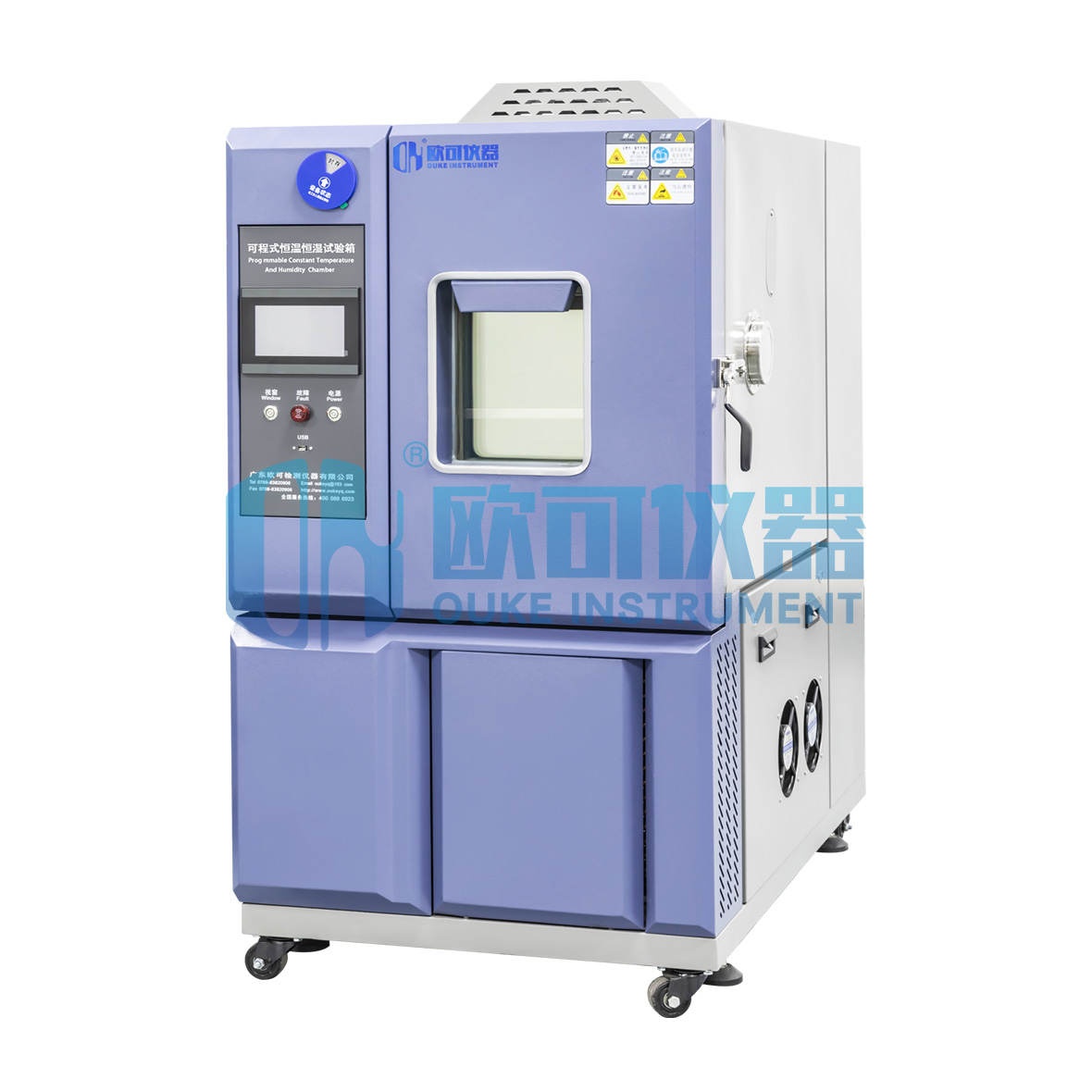

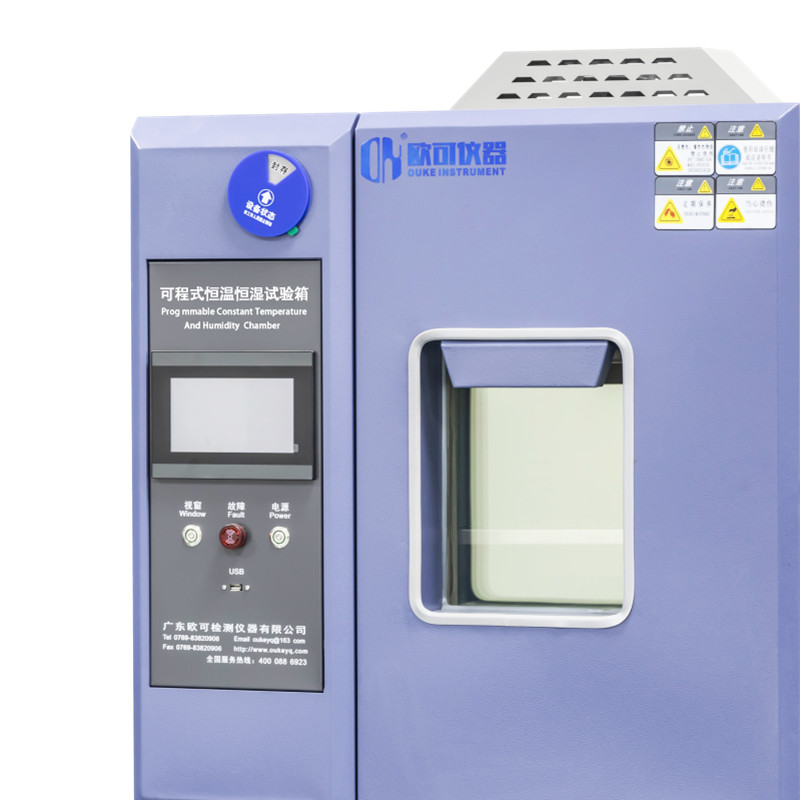

可程式恒温恒湿试验箱
产品概述
可程式恒温恒湿试验箱是实验各种产品材料及成品进行抗旱（高温）、耐寒（低温）、潮湿（湿度）变化后的参数及性能。适合电子、光电、LED、金属、半导体、医疗、汽车、涂料、航空、科研等领域之用。
全国咨询服务热线：189-2580-7358
Characteristic特点
|
1 箱体采用数控机床加工成型，造型美观大方，并采用无反作用门把手，操作简便，安全可靠。 |
2 采用国际流行的节能控制模式，自动调节压缩机制冷功率，较传统的加热平衡控制耗能减少30%。 |
3 整机主要配件均采用国际知名品牌，精度高，低噪音，设备的整体质量得到了提升或保障。 |
4 具有R232、485、USB数据接口及支持LAN（网口）方式通讯，方便远程监控，数据采集。 |
Temperature and humidity range diagram温湿度范围图
Meet the criteria满足标准
| GB/T2423.1-2001 试验A：低温 | GB/T2423.1-2001 试验B：高温（部分） |
|
GB/T2423.3-2006 试验Cab:恒定湿热 |
GB/T2423.4-2008 试验Db：交变湿热 |
| GJB150.3A-2009第3部分：高温试验 | GJB150.4A-2009第4部分：高温试验 |
| GJB150.9A-2009第9部分：湿热试验 | |
Specification规格
|
型 号 |
OK-TH-100 |
OK-TH-150 |
OK-TH-225 |
OK-TH-408 |
0K-TH-800 |
OK-TH-1000 |
|
|
内部尺寸（cm） |
50*50*40 |
50*60*50 |
60*75*50 |
60*85*80 |
100*100*80 |
100*100*100 |
|
|
外部尺寸（cm） |
100*165*100 |
110*175*110 |
125*185*110 |
135*190*145 |
160*200*145 |
160*200*165 |
|
|
性能指标 |
高温范围 |
150℃ / 200℃(特殊选购) |
|||||
|
低温范围 |
A: 0℃ / B: -20℃ / C：-40℃ / D: -60℃ / E: -70℃ / F: -90℃(特殊选购) |
||||||
|
湿度范围 |
20～98%RH（10%～98%R.H; 5%～98%R.H为选购项目；需加除湿机） |
||||||
|
升温速率 |
1.0～4.0℃/min |
||||||
|
降温速率 |
0.7～1.2℃/min |
||||||
|
温度波动 |
±0.5℃ |
||||||
|
湿度波动 |
±2.0%RH |
||||||
|
温度偏差 |
±2℃ |
||||||
|
湿度偏差 |
±3.0 %RH |
||||||
|
材质 |
内箱 |
1.2 SUS#304不锈钢 |
|||||
|
外箱 |
1.5 镀锌钢板，表面喷塑处理或SUS304不锈钢 |
||||||
|
保温 |
硬质聚氨酯泡沫+玻璃纤维双层保温 |
||||||
|
系统 |
加 热 器 |
螺旋镍铬合金电热式加热器+绝缘陶瓷支架 |
|||||
|
加 湿 器 |
镍铬合金电热式嵌装式加湿器 |
||||||
|
制 冷 机 |
全密闭式压缩机（法国/泰康） |
||||||
|
冷却方式 |
风冷式 |
||||||
|
制 冷 剂 |
R404A/R23国际环保型制冷剂（臭氧耗损指数均为0） |
||||||
|
控 制 器 |
原装进口7寸TFT彩色 LCD中英文页面触摸式控制器 |
||||||
|
配 件 |
引线孔：￠50mm 1个/不锈钢SUS #304板置物架（二层）/USB接口1个/ |
||||||
|
电 源 |
AC220±5%V / 50±0.5Hz / 单相三线 ；AC380±5%V / 50±0.5Hz / 三相五线 |
||||||
|
使用环境温湿度 |
温 度：5℃～35℃ 相对湿度：≤85% |
||||||
一、设备概述
二、核心用途（行业 + 测试项目）
1. 适用行业
2. 核心测试用途
- 恒定湿热老化（双 85 测试：85℃/85% RH）；
- 高低温存储、高低温工作性能测试；
- 温湿度交变循环（模拟四季、昼夜温差）；
- 耐寒、耐热、防潮、防腐蚀、耐水解验证；
- 材料尺寸稳定性、黄变、开裂、绝缘性能检测；
- 产品长期加速老化，提前暴露虚焊、分层、密封失效、参数漂移缺陷；
- 产品出厂可靠性摸底、研发失效验证、第三方标准检测取证。
三、OK-TH-100 标准技术参数
（一）容积与尺寸
- 内部工作室：500×500×400mm（100L）
- 整机外形：800×1556×1410mm
- 净重：约 100kg
- 供电：380V 三相 50Hz，风冷散热
（二）温湿度控制范围（标准款）
- 温度区间：-40℃～+150℃（可选升级 - 70℃低温型）
- 湿度区间：20%～98%RH
- 选配低湿组件：10%～98% RH / 5%～98% RH
- 无凝露工作区间：温度≥10℃、湿度 10%～98% RH 稳定可控
（三）精度与均匀性
- 温度波动度：高温 ±1℃，低温 ±2℃
- 温度均匀度：≤±2℃
- 温度偏差：≤±2℃
- 湿度波动度：±3% RH
- 湿度偏差：≤±3% RH
（四）升降温速率
- 升温速率：1.0～3.0℃/min（线性可调）
- 降温速率：0.3～1.0℃/min（线性可控，可定制快速温变机型）
（五）控制系统规格
- 控制器：7 寸彩色触摸屏可程式 PLC，中英文界面
- 程序存储：100 段 / 30 组程序，支持循环、跳转、分段保持
- 数据输出：U 盘存储、RS232 通讯、选配打印机，可导出温湿度曲线
- 测试孔：箱体右侧 φ25mm 引线孔，方便外接线材通电测试样品
四、设备结构与核心特点（欧可 OK-TH-100 独有优势）
1. 箱体结构
- 外壳：冷轧钢板静电喷塑，圆弧防撞造型；

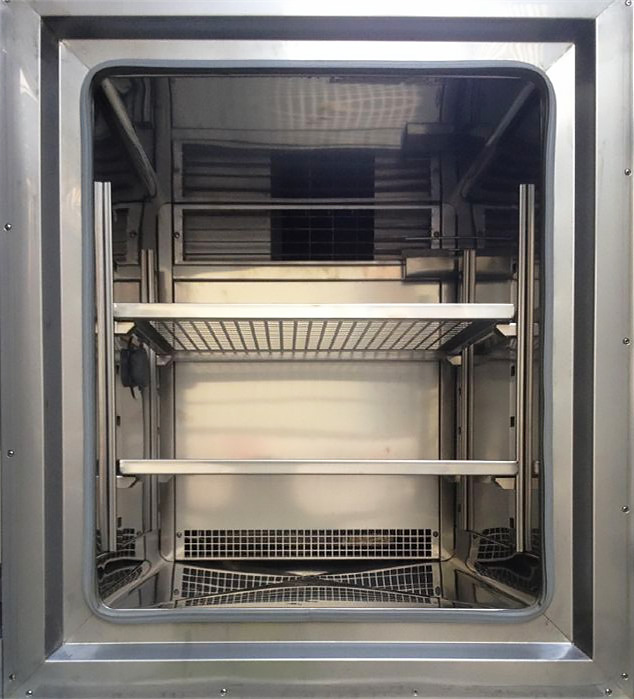

- 内胆：SUS304 镜面不锈钢，四角圆弧无死角，易清洁耐腐蚀；

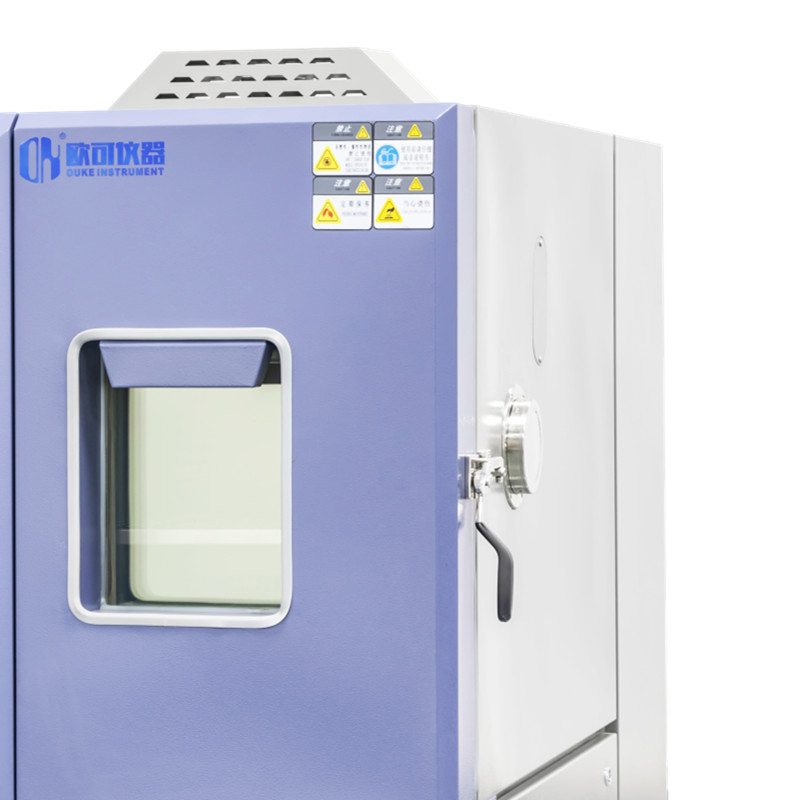

- 箱门：双层气密硅胶迫紧密封，多层中空防雾观察窗，内置防凝露加热丝 + 箱内 LED 照明；
- 风道：上下循环离心风轮 + 多导风板，全域温湿度均匀，无局部温差；
- 置物：2 层不锈钢样品架，高度可调，承载量大。
2. 制冷 / 加热 / 加湿系统
- 压缩机：进口泰康全封闭压缩机，环保 R404A/R134a 冷媒，静音稳定；
- 加热：镍铬合金不锈钢加热器，PID 无触点控温，无温度冲击；
- 加湿：外置隔离式不锈钢蒸发加湿，自动供水、缺水保护，水质不易结垢；
- 除湿：制冷冷凝除湿，精准控低湿，无水雾滴落样品。
3. 可程式控制核心优势
- 多段程序自由编辑：每段可设定温度、湿度、运行时间、升降温斜率；
- 全自动无人值守：程序循环运行，到达设定自动停机、声光提示；
- 曲线实时显示：屏幕同步展示温湿度实时曲线，历史数据可保存导出；
- 断电记忆：停电恢复后自动接续未完成试验，无需重新设置程序。
4. 全套安全保护功能（多重防事故）
5. 其他实用配置
五、设备满足的试验方法与执行标准
（一）国内国标
- GB/T 2423.1 电工电子产品环境试验 试验 A：低温
- GB/T 2423.2 试验 B：高温
- GB/T 2423.3 试验 Cab：恒定湿热
- GB/T 2423.4 试验 Db：交变湿热（12h 循环）
- GB/T 10586 湿热试验箱技术条件
- GB/T 10592 高低温试验箱通用技术条件
（二）国际通用标准
- IEC 60068 电工电子产品环境试验全套系列（IEC60068-2-1、2-2、2-78 恒定湿热）
- IEC 60068-3-6 温湿度设备校准规范
- ICH Q1A (R2) 药品长期 / 加速稳定性湿热试验
- ISO 16750 车载电子环境可靠性标准
- JEDEC JESD22-A101 电子器件温湿度老化（双 85 标准）
（三）常用标准试验方法操作说明
- 恒定湿热试验（Cab）
设置固定温湿度（典型 85℃/85% RH 双 85），长时间连续运行（48h/500h/1000h），检测样品腐蚀、绝缘下降、分层、性能衰减。
- 交变湿热试验（Db）
12h 高低温 + 湿度交替循环：高温高湿段→低温凝露段循环，模拟昼夜结露环境，考核产品防水密封、抗凝露能力。
- 高低温循环试验
程序设定低温→升温→高温→降温循环，速率可控，验证样品冷热交替下结构应力、焊点开裂、外壳变形。
- 高低温存储 / 工作试验
恒温长时间保持低温 / 高温，测试产品极限环境下能否正常启动、参数是否漂移。
- 温湿度组合循环
自定义多段复杂曲线，模拟户外一年四季温湿度连续变化，加速评估产品长期户外使用寿命。
六、选配升级方案（OK-TH-100 可选配置）
- -70℃超低温制冷系统；
- 5% RH 超低湿除湿模组；
- 线性快速温变（5℃/min、10℃/min）；
- 远程电脑监控软件、以太网通讯；
- 内置防爆结构（锂电池测试专用）；
- 外置纯水机、样品通电检测端子；
- 记录仪、彩色喷墨打印机、多通道温度巡检仪。
