高频振动试验台和模拟运输振动试验台是两种完全不同设计理念和工作目标的设备。下面我们来详细解析它们的工作原理和核心区别。

核心区别一览

首先，用一张表格概括两者最本质的不同：

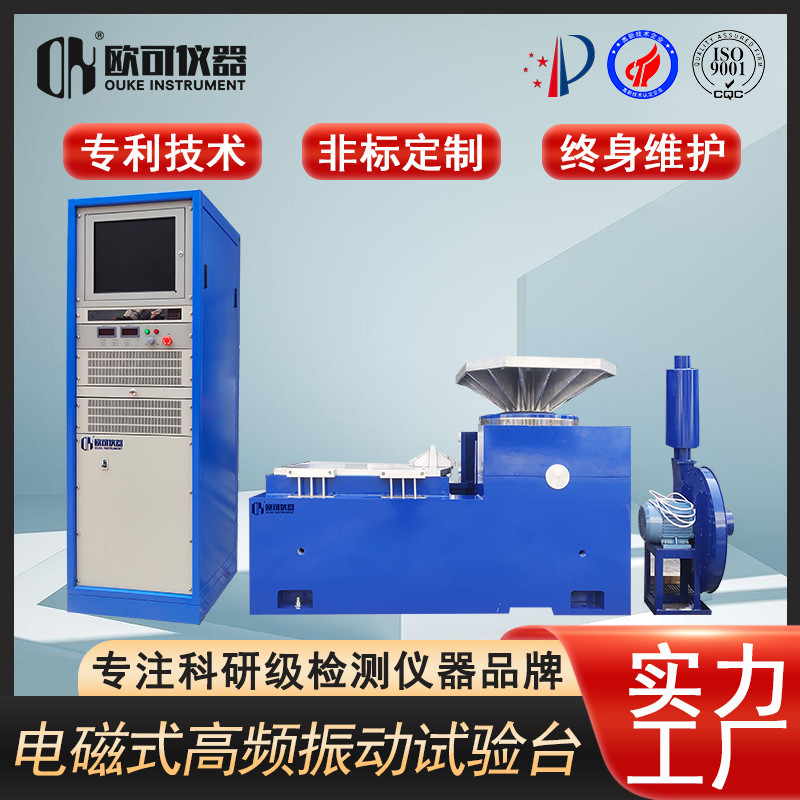

一、高频振动试验台

1. 工作原理

其核心是一个电磁驱动式振动系统，类似于一个大功率的扬声器。

• 动力产生：核心部件是动圈，置于强磁场（由永磁体或励磁线圈产生）中。当功率放大器输出的交变电流通过动圈时，根据弗莱明左手定则，动圈会产生上下往复的电磁力。

• 振动传递：动圈与台面刚性连接，这个电磁力便推动台面及其上安装的试件做精确的往复运动。

• 闭环控制：

  1. 传感器：安装在台面或试件上的加速度计实时测量振动响应。

  2. 控制器：振动控制仪将传感器信号与预先设定的试验谱（如一个正弦扫频曲线、一个随机振动PSD谱或一个冲击波形）进行比较。

  3. 实时调整：控制器通过复杂的算法（如FFT、均衡）计算出差异，并实时调整发送给功率放大器的驱动信号，使台面的实际振动与设定谱完全一致，从而抵消了试件质量、刚度不同带来的影响。

2. 核心特点

• 高精度、可编程：能精确复现复杂的数学振动模型，是定量分析的工具。

• 高频能力：专为激发产品在共振频率点（电子产品的共振点通常在几百到几千赫兹）的响应而设计，用于发现结构疲劳、连接失效等问题。

• 单轴向为主：一次试验通常只对一个方向（垂直或水平）进行激励。进行多轴向测试需更换夹具或使用水平滑台，成本高且复杂。

3. 主要用途

• 产品研发：寻找产品的共振点，进行结构优化。

• 可靠性验证：模拟产品在预期使用寿命内可能经历的所有振动环境（如飞机机载环境、火箭发射环境），进行寿命测试。

• 应力筛选：对大批量元器件施加一定量级的振动，促使有工艺缺陷的早期失效产品提前暴露。

二、模拟运输振动试验台

1. 工作原理

其核心是机械式往复运动机构，旨在以简单可靠的方式模拟路面不平带来的颠簸。

• 动力产生：

  • 机械式（主流）：由电机带动一个偏心轮（凸轮）​ 或曲柄连杆机构旋转，将旋转运动转化为台面的垂直往复运动。通过调节电机的转速和偏心距来改变振动频率和振幅。

  • 液压式（用于大负载）：由液压缸驱动台面运动，力量更大，适用于重型货物测试。

• 运动轨迹：

  • 垂直振动：最基本的型式，台面只做上下运动。

  • 垂直+水平复合振动：这是模拟运输的核心。通过巧妙的四立柱弹簧系统或双轴机构，当台面被垂直顶起时，会因惯性同时产生水平方向的位移，模拟车辆在颠簸时产生的“抛掷”和“撞击”的综合效果，对包装箱的六个面都产生考验。

• 开环控制：通常设定好电机的频率（对应行驶速度）和偏心量（对应路面颠簸程度）后，设备就以固定模式运行，不根据试件响应进行实时调整。部分高端型号可编程切换频率和振幅。

2. 核心特点

• 追求效果真实：不追求对某个具体频率的精确控制，而是追求综合动力学效果与真实运输环境相似。其振动谱是宽带随机的，包含大量中低频成分。

• 重复冲击：其运动本质是周期性的冲击，能有效测试包装材料缓冲性能、产品固定强度、内部螺丝是否松动。

• 结构坚固、操作简单：机械结构皮实耐用，可长时间连续运行（如模拟8小时公路运输），适合生产线或质检部门使用。

3. 主要用途

• 包装测试：评估包装箱、缓冲材料（泡沫、纸托）对产品的保护能力，是否符合ISTA、ASTM、GB/T 4857等运输测试标准。

• 成品检验：在产品出厂前，模拟其在运输过程中可能经历的状况，检查产品结构、装配和功能是否完好。

• 堆码测试：测试货物堆垛在振动环境下是否稳定，是否会发生坍塌。

总结与类比

简单来说：

• 如果你需要测试一个电路板上的芯片在飞机上会不会因为发动机振动而脱焊，你应该用高频振动试验台，输入飞机的振动谱。

• 如果你需要测试一箱装有电路板的成品仪器在快递卡车里运送三天后会不会损坏，你应该用模拟运输振动试验台，按照相应的运输标准进行测试。

两者在可靠性测试链条中处于不同环节，互为补充，不可相互替代。
